EN 61482-2
Skyddskläder som skyddar mot termisk hetta vid ljusbåge
EN 61482-2 specificerar krav på skyddskläder som skyddar mot den höga värme som uppstår vid en oavsiktlig elektrisk ljusbåge. Vid certifiering testas både material och färdiga plagg enligt Open Arc och/eller Box Test för att fastställa skyddsnivån. Skyddet anges i energivärdena ELIM, ATPV eller EBT och/eller som skyddsklass APC 1 eller APC 2, där ett högre värde eller en högre klass innebär ett bättre skydd mot ljusbåge.
Läs vår guide om ARBETE MED ELFORDON
VAD INNEBÄR STANDARDEN EN 61482-2?
EN 61482-2 är en standard för skyddskläder som används vid arbete där det finns risk för exponering av en oavsiktlig elektrisk ljusbåge, exempelvis vid en kortslutning eller ett elektriskt fel. Skyddsklädernas syfte är att skydda användaren mot den höga värme som uppstår vid en ljusbåge.
Standarden omfattar endast skydd mot värmen (termiska energin) från ljusbågen. Andra risker, såsom ljud, tryckvåg, strålning, splitter och smält metall, måste också beaktas i riskbedömningen.
För att ge ett fullständigt skydd ska plagg som är certifierade enligt EN 61482-2 användas så att hela kroppen täcks. Skyddskläderna ska även kombineras med annan lämplig personlig skyddsutrustning, exempelvis hjälm, visir och handskar.
För att certifieras enligt EN 61482-2 testas både material och färdiga plagg enligt minst en av följande testmetoder:
- Open Arc EN IEC 61482-1-1
- Box Test EN 61482-1-2
OPEN ARC - EN IEC 61482-1-1
Open Arc är en provningsmetod där materialet utsätts för en öppen elektrisk ljusbåge i mellanspänningsområdet (> 1 000 V) för att mäta hur väl det skyddar mot den värme som utvecklas vid en ljusbåge.
Materialet exponeras för ljusbågar med olika energinivåer tills gränsen för materialets skyddsförmåga kan fastställas. Resultatet anges i kalorier per kvadratcentimeter (cal/cm²) i följande ljusbåge klassificeringar:
ELIM (Incident Energy Limit) = den ljusbågsenergi som materialet i skyddskläderna skyddar mot vid 0% risk för en andra gradens brännskada.
ATPV (Arc Thermal Performance Value) = den ljusbågsenergi där sannolikheten är 50% för en andra gradens brännskada.
EBT (Energy Break Open Threshold) = den ljusbågsenergi där sannolikheten är 50% att materialet går sönder och kan orsaka en andra gradens brännskada.
Med hjälp av Stoll-kurvan beräknas de slutgiltiga värdena. Stoll-kurvan är en vetenskapligt framtagen gränskurva som beskriver den kombination av värmeenergi och exponeringstid som kan orsaka en andra gradens brännskada på mänsklig hud.
Därefter testas även det färdiga plagget med den ljusbågsenergi som materialet har fastställts skydda mot. Syftet är att säkerställa att skyddet fungerar lika bra i ett färdigt plagg som i materialtestet. Efter exponeringen görs en visuell bedömning för att kontrollera att plagget inte fortsätter brinna (Efterbrinnstiden får vara max 5 sekunder).
Godkända plagg märks med sitt ELIM-värde samt det lägre av ATPV- eller EBT-värdet. Ju högre värde, desto högre energi kan plagget skydda mot.
BOX TEST EN 61482-1-2
Testmetoden Box Test använder en begränsad och riktad ljusbåge som skapas av en kortslutning i ett öppet skåp i ett lågspänningsområdet (400 V). Precis som i Open Arc testas både material och hela plagget. Skillnaden är att testet utförs vid två förutbestämda ljusbågsenerginivåer, som anges som APC (Arc Protection class):
- APC 1 - 168 kJ (4 kA, 400 V),
- APC 2 - 320 kJ (7 kA, 400 V)
TRANEMO SKINSAFE™
Luft har låg konduktivitet och värmeledningsförmåga. Denna goda egenskapen utnyttjar man genom att bära flera lager av ljusbågekläder. Tack vare luftspalterna som bildas mellan plaggen ökas skyddet väsentligt.
Vårt flerlagersystem Tranemo Skinsafe™, ger en större möjlighet att utifrån riskbedömningen välja rätt skyddskläder. Som noterat i NFPA 70E och av erfarenhet i Tranemo Skinsafe™-tester, är flera lager av ljusbågeklassade skyddskläder ett effektivt sätt att uppnå det ljusbågeskydd som krävs till den lägsta totala vikten på ett flerlagersystem. Användandet av ett lagersystem ger därför en högre användarkomfort och en ökad chans till att de ljusbågeklassade skyddskläderna alltid används.
EL- & KRAFTBRANSCHEN
Jobbar du inom el-, energi- eller kraftindustrin och behöver guidning i vilka skyddskläder som passar dig och vilka risker du måste skydda dig mot?
Läs vidare på vår sida El & Kraft där vi har sammanställt riskanalyser, information och produktguidning.

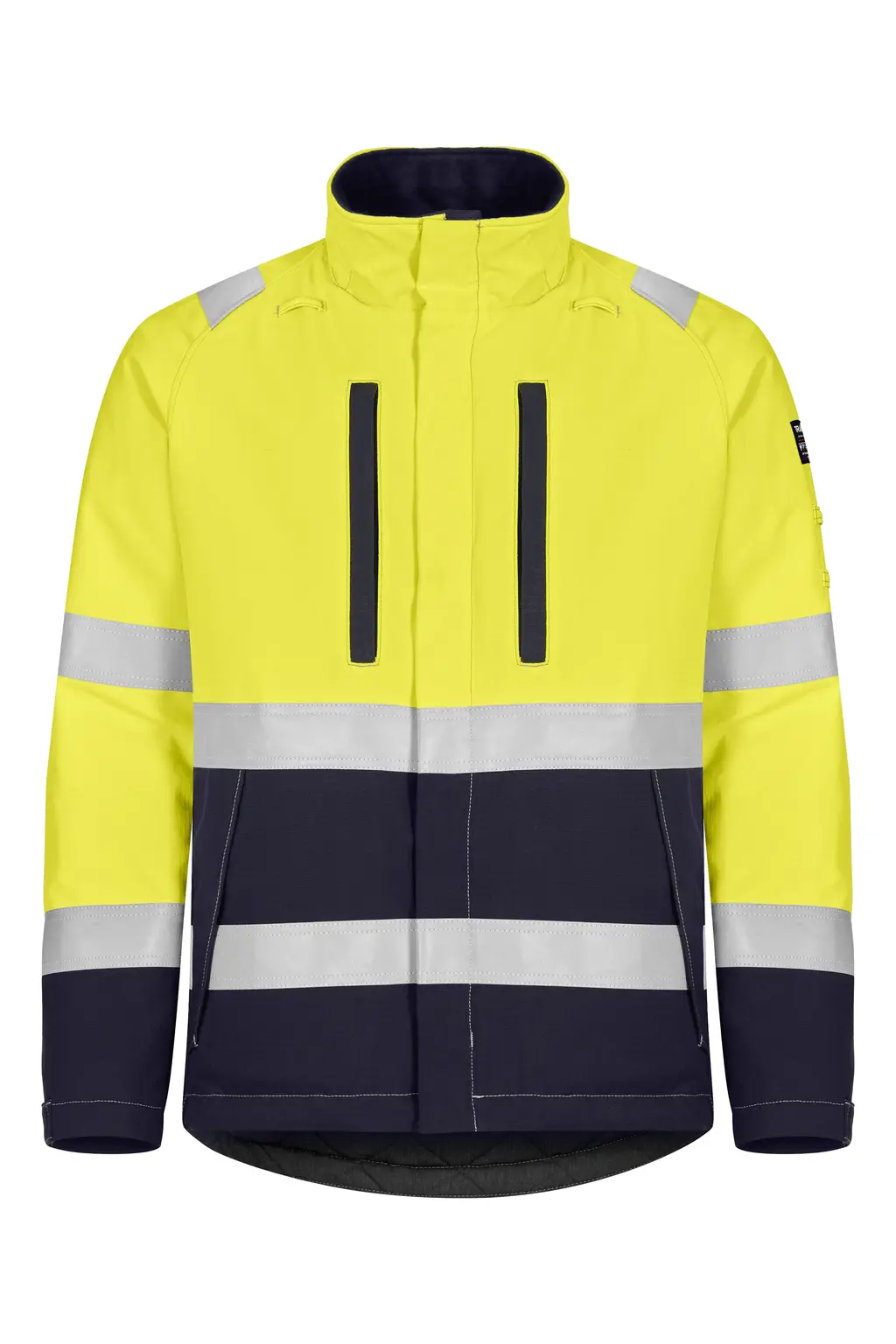

PRODUKTER MED EN 61482-2
